blaupunkt köln autoradion kytkentä

[vw_g1]

Moi,

Jotenkin search ei löytänyt apuja.

Osaisko joku sanoa miten tuollainen blaupunkt autoradio pitää kytkeä?

11 napainen kaapeli tulee radion ja pikkulaatikon väliin.

Keltanen menee pikkulaatikon sisään, tähän akun plussaa?

Musta on ruuvattu kiinnikkeen alle, tähän maadoitus johto, akun miinus siis?

Samalla 1 kaiutin käyttöön, siihen on tuo liitin valmiina. Onko 4ohm kaiutin ok?



Niin Ja pikkulaatikosta on valittu 12v ja miinus maadoitus käyttöön.

Tuleeko näillä ääntä vai savua?



Kuvat lisätty.

Edited March 27, 2016 by vw_g1

[Fileas]

Jotai rarioit, vaikkakin Possuissa.



http://derwhites356literature.com/DerWhitesBlaupunktRadios.html

[Tanhis]

4ohm ok ja tarkista että virtaliuska on oikein kokeilujännitteellesi jos radiossa sellainen on.



Ja en tiedä koskeeko tätä radiota mutta ilmeisesti ei saisi koettaa ilman kajaria ja antennia virtoja päälle.

[XTeme]

4ohmia vähintään ja tosiaan ne vahvarin trankut lämpeää aikalailla ilman kuormaa, eli parasta pitää kaiutin kiinni.



Tuolla on esim skema 1964 Kölnistä joka viimeisiä irto vahvarilla: http://www.4tubes.com/SCHEMATICS/Radios/blaupunkt/index_img/K%f6ln-1964.jpg

Siellä näet pinni järjestyksen. Onko se radion liitin oikeasti 11-pinninen? Itsellä ollut vaan Frankfurtteja ja niissä paljon vähemmän pinnejä. Katso tarrasta tarkka tyyppi radiosta niin google kyllä löytää :)

[vw_g1]

Joo olin kans oletuksessa että kaiutin pitää ainakin olla kytketty, ennen kun kytketään virtaa päälle. Antennin laitoin kanssa etukäteen.



Sambassa on aika paljon noita owners manuaaleja ja scemoja, mutta huonosti asennusohjeita.



http://www.thesamba.com/vw/archives/manuals/radios.php



'65 köln tuolla on, mutta lisäkelaatikko on erilainen.

http://www.thesamba.com/vw/archives/manuals/blaupunkt_koln_owners_1965/

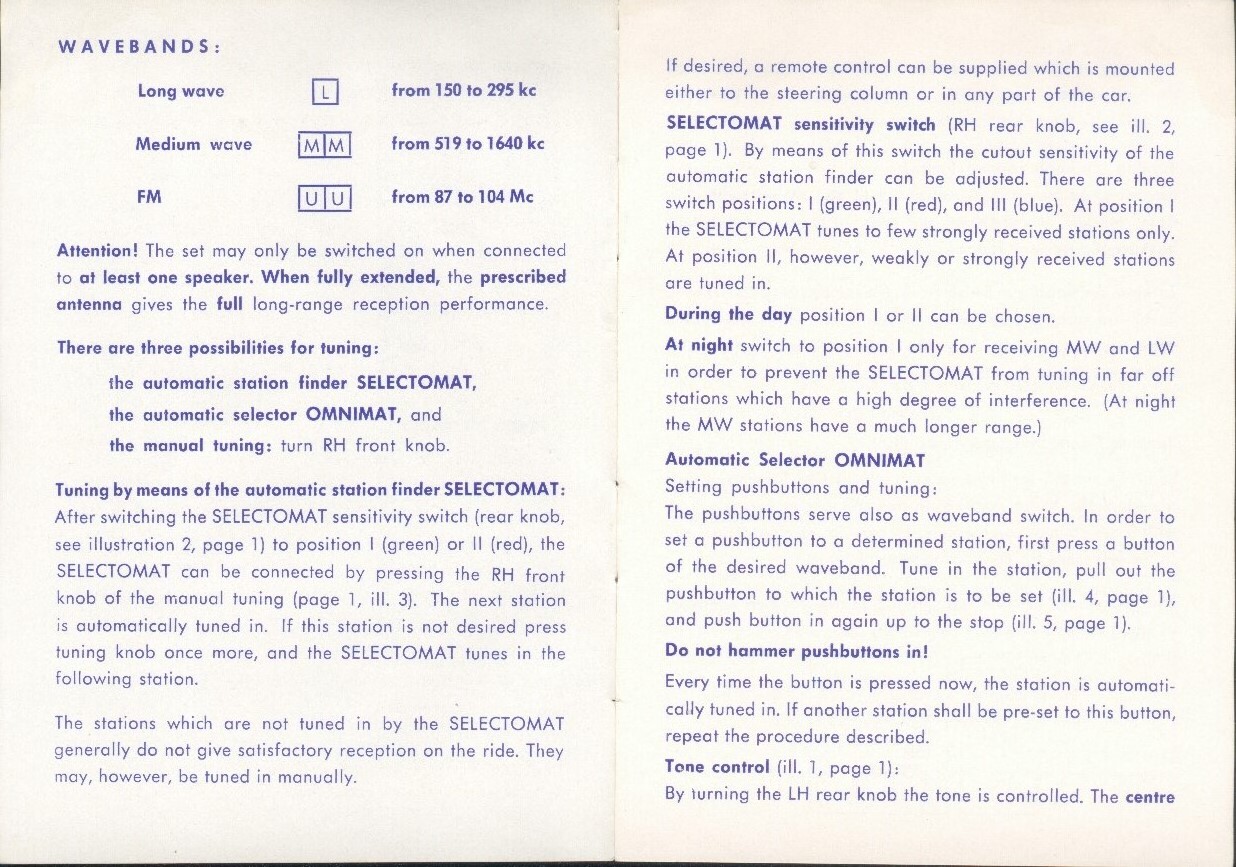

http://www.thesamba.com/vw/archives/manuals/blaupunkt_koln_owners_1965/Koln_english_2.jpg



Lisäkeboksissa oleva jännitteen valintaliuska on mielestäni oikeassa asennossa 12volttia ja samoin maadoitus liuska on miinus maadoitus asennossa.



Radion ja lisäkeboksin välissä oleva kaapeli on kiinteä radion päässä ja lisäkeboksin päässä tosiaan 11-pinnisellä liittimellä.



Radion tarrassa mallimerkintä Köln (s) ja sarjanumero A1970207.

Ja

Blaupunkt werke gmbh 7 638 700

Ja

Lisäkeboksissa 557920.



Tuo A kirjain ilmaisee ilmeisesti valmistus jatai mallivuoden. Internet lähteiden mukaan se ajoittuu noin vuosien 1968-1970 välille.(?)



Tuossa samban '65 kölnin tiedossa puhutaan 2A sulakkeesta, tarkoittaako se + johtimessa olevaa sulaketta vai onkohan radiossa tai lisäkeboksissa joku sisäinen sulake?
